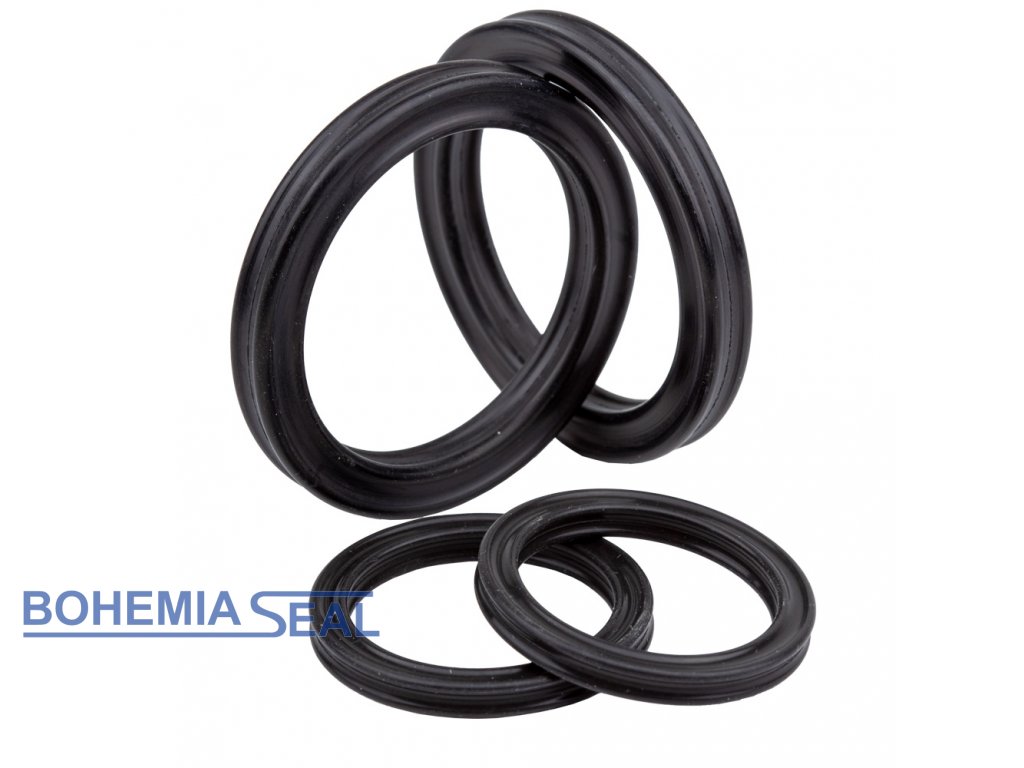

X-kroužek 59,69 x 5,33 NBR 70, Taiwan, X-332

Detailní popis produktu

Jedná se o těsnicí prvek vhodný pro statické i dynamické těsnění. X-kroužky byly vyvinuty z potřeby odstranit nevýhodu o-kroužků, kterou je jejich otáčení v drážce. Kroužky X mají přibližně čtvercový průřez s kruhovými drážkami.

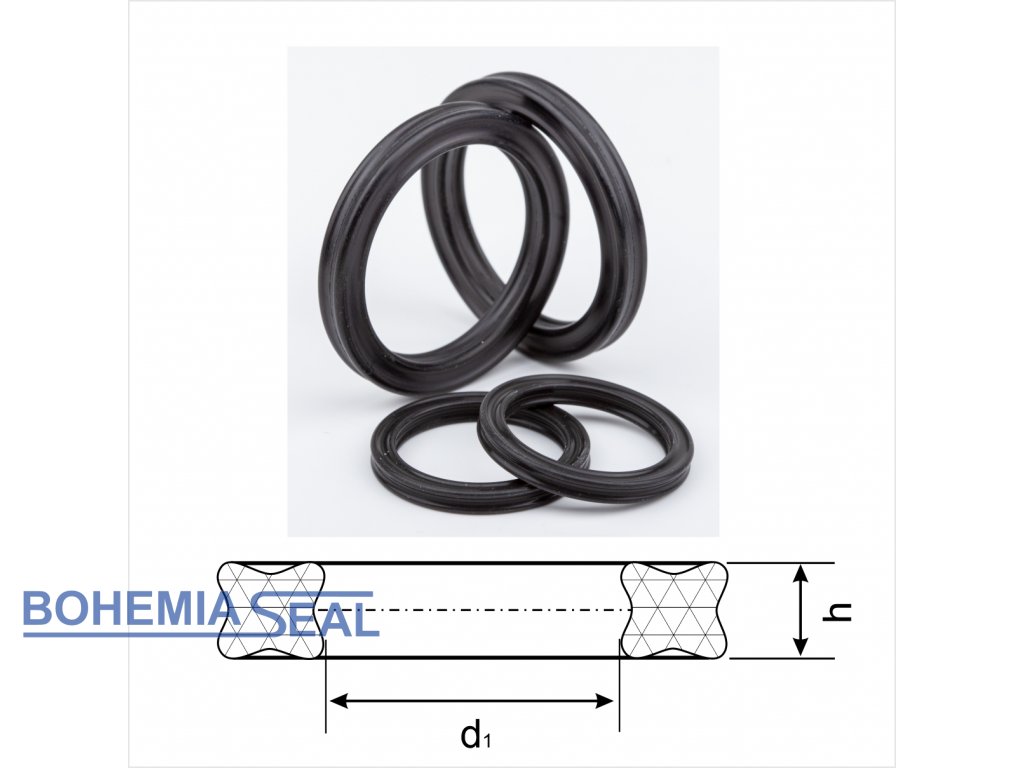

Uspořádání x-kroužků v drážce odpovídá rozměrům běžných o-kroužků, takže je lze zaměňovat. Stejně jako u o-kroužků jsou x-kroužky definovány svým vnitřním průměrem (d) a tloušťkou (h). Výhodou použití x-kroužků je především jejich větší využití pro rotační těsnění, větší stabilita v záběrovém prostoru a menší radiální předpětí v drážce. Tím se snižuje tření a opotřebení a prodlužuje životnost těsnění.

X-kroužky lze použít k utěsnění drážky při statickém utěsnění do 5 MPa, při použití s opěrným kroužkem až do 40 MPa. Pro dynamické těsnění platí tlaky do 5 MPa, při použití opěrného kroužku až do 20 MPa. Kroužky X se vyrábějí z běžných materiálů, jako je NBR (butadien-akrylonitrilová pryž) a FPM (fluorová pryž). Mohou však být také zajištěny z materiálu EPDM, silikonu nebo jiných pryží. Stejně jako o-kroužky jsou i x-kroužky vyráběny podle normy DIN 3770.

Rozměry: 59,69x5,33, 59,69-5,33, 59,69/5,33, 59,69 x 5,33 mm, 59.69x5.33, 59.69-5.33, 59.69/5.33, 59.69 x 5.33 mm, 59,69x5,33 X-ring, X-ring 59,69x5,33.

Také hledáno jako: X-kroužek, x-krouzek, x krouzek, X-ring, X ring, Quad-Ring, quad ring, quadring, čtyřbřitý kroužek, Q-ring, těsnicí kroužek, NBR, nitril, perbunan.

Označení výrobce: X-332, X332, AS568-332, AS 568 332, Q4332.
