X-krúžok 91,44 x 5,33 FPM , DIN3770 (QUAD RING)

Podrobný popis

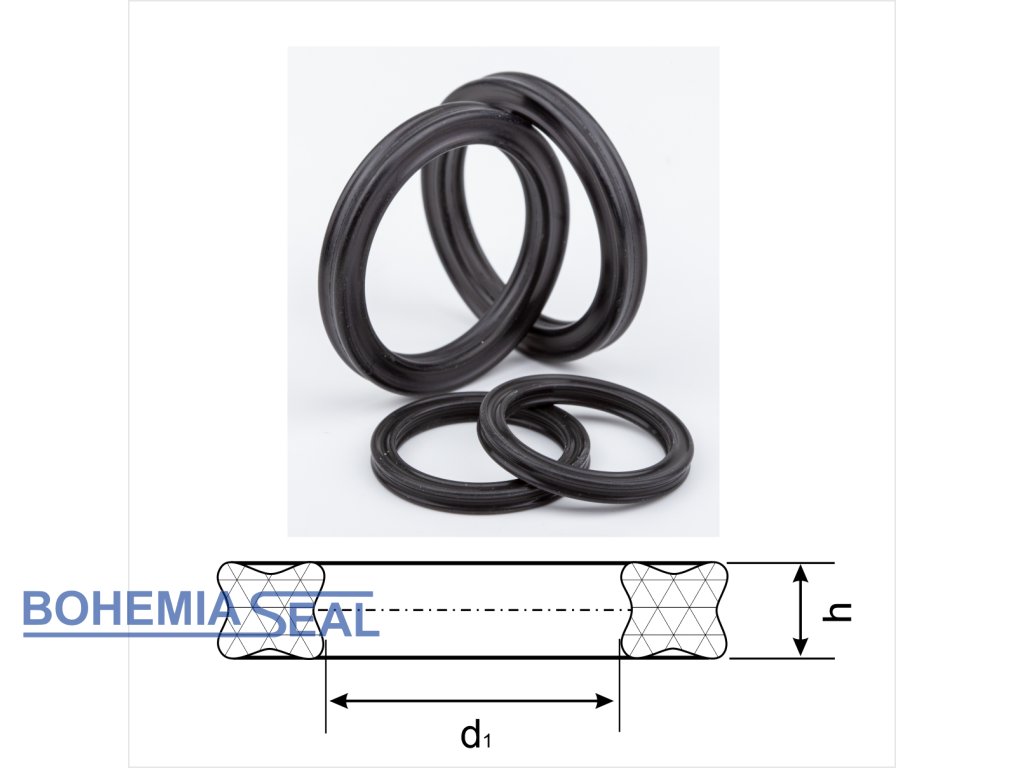

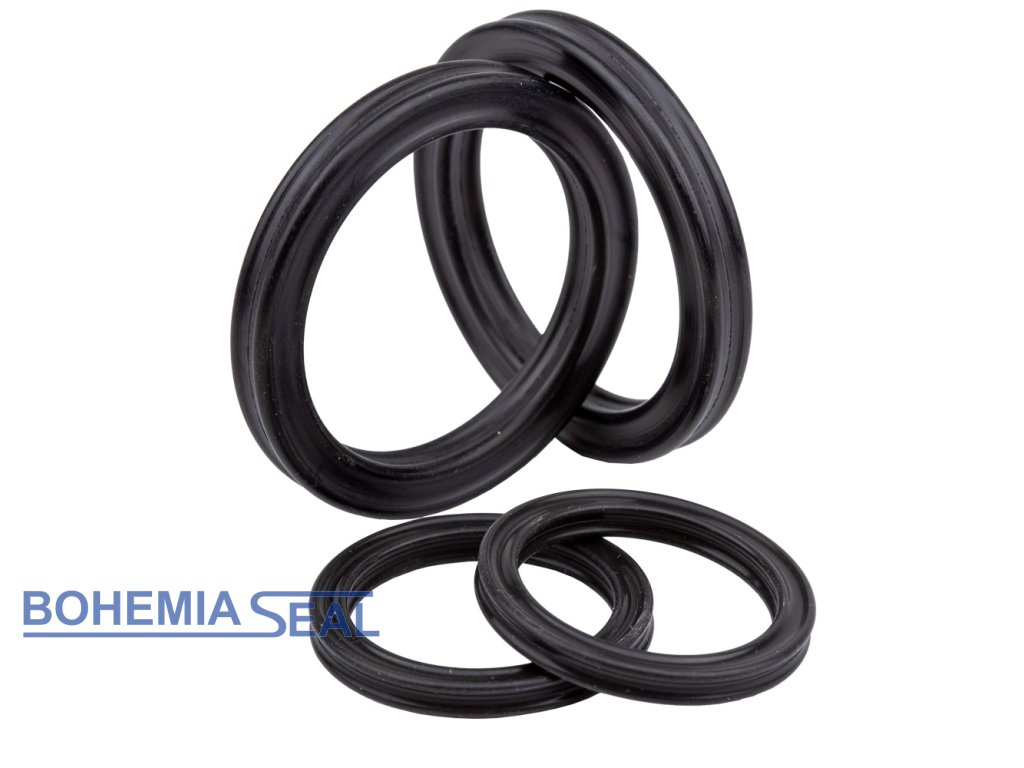

Jedná sa o tesnenie vhodné tak pre statické, ako aj dynamické utesnenie. X-krúžky vznikli z potreby odstránenia nevýhody o-krúžkov – čo je ich pretáčanie v drážke. X-krúžky majú približne štvorcový prierez s prstencovými drážkami. Uloženie x-krúžkov v drážke zodpovedá rozmerom klasických o-krúžkov, dajú sa teda zameniť. Rovnako ako u o-krúžkov, sa aj x-krúžky definujú vnútorným priemerom (d) a hrúbkou (h). Výhodou použitia x-krúžkov je najmä ich väčšie využitie pre rotačné tesnenie, väčšia stabilita v zástavbovom priestore a menšie radiálne predpätie v drážke. To zmenšuje trenie a opotrebenie a predlžuje životnosť tesnenia.

X-krúžky môžu byť použité na utesnenie drážky pri statickom tesnení do tlaku 5 MPa, pri použití s oporným krúžkom až do 40 MPa. Pre dynamické utesnenie platia tlaky do 5 MPa, pri použití oporného krúžku až do 20 MPa.

X-krúžky sa vyrábajú z klasických materiálov, ako sú NBR (butadién-akrylonitrilový kaučuk) a FPM(fluórkaučuk). Dajú sa však zaistiť aj z EPDM materiálu, silikónu či ďalších gumy. Rovnako ako u o-krúžkov sa aj x-krúžky vyrábajú podľa DIN&3770.
